磁性聯軸器傳動工作原理
發表時間：2023年05月29日瀏覽量：4660
磁性聯軸器為非接觸式傳動聯軸器，一般由內磁鐵和外磁鐵組成，中間用隔離罩隔開，內磁鐵與從動部分連接，外磁鐵與動力部分連接。磁性聯軸器除了彈性聯軸器起到緩沖減震的作用。
磁性聯軸器主要特點是打破了傳統的聯軸器結構，采用了全新的磁耦合原理，實現了主動軸和從動軸之間的力和扭矩的傳遞，無需直接接觸，可以變動密封為靜密封，實現零泄漏。因此廣泛應用于對泄漏有特殊要求的場合。

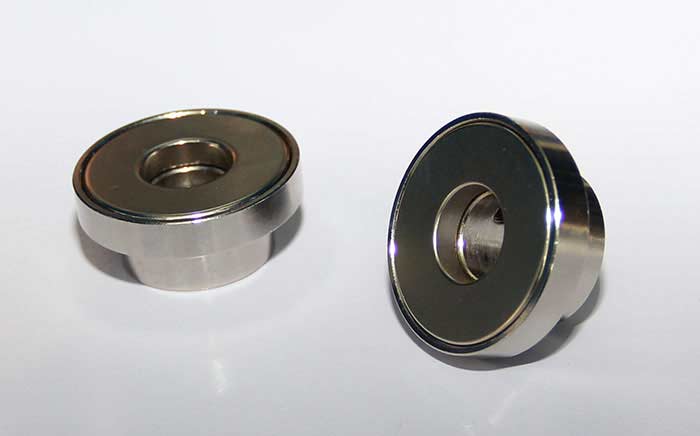

磁性聯軸器主要有兩種結構：平面磁性聯軸器和同軸磁性聯軸器。軸向磁化的磁鐵和軸向配置的耦合磁極稱為平面磁性聯軸器。磁鐵徑向磁化，耦合極徑向配置，稱為同軸磁性聯軸器。

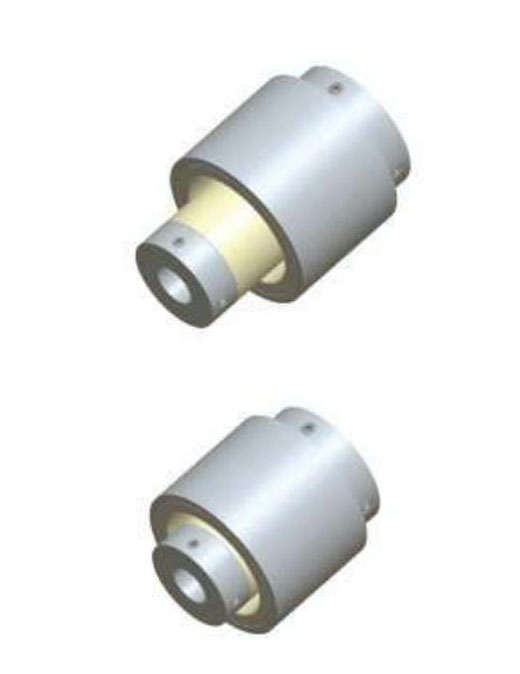

現在以同軸磁性聯軸器為例說明其工作原理。磁性聯軸器由外磁鐵、內磁鐵和隔離罩組成。內磁體和外磁體由沿徑向磁化且磁化方向相反的永磁體組成。永磁體以不同極性沿圓周方向交替排列，并固定在低碳鋼環上，構成磁斷路器。
隔離罩由非鐵素體（因此非磁性）高電阻材料制成，通常為奧氏體不銹鋼。在靜止狀態下，外磁鐵的N極（S極）和內磁鐵的S極（N極）相互吸引，形成一條直線，此時轉矩為零。當外磁鐵被動力機帶動旋轉時，由于摩擦力和被驅動部件的阻力，起初內磁鐵仍處于靜止狀態，然后外磁鐵開始偏離內磁鐵一定角度。
因為這個角度，外磁鐵的N極（S極）對內磁鐵的S極（N極）有拉力作用，而外磁鐵的N極（S極）對內磁鐵的前一個N極（S極）有推力作用，使得內磁鐵有隨其旋轉的趨勢。這就是磁耦合推挽磁路的工作原理。
當外磁鐵的N極（S極）正好位于內磁鐵的兩極（S極和N極）之間時，產生的推拉力達到，從而帶動內磁鐵旋轉。在傳動過程中，隔離罩將外磁體和內磁體隔開，磁力線穿過隔離罩將外磁體的動力和運動傳遞給內磁體，實現無接觸密封傳動。
